詳細描述

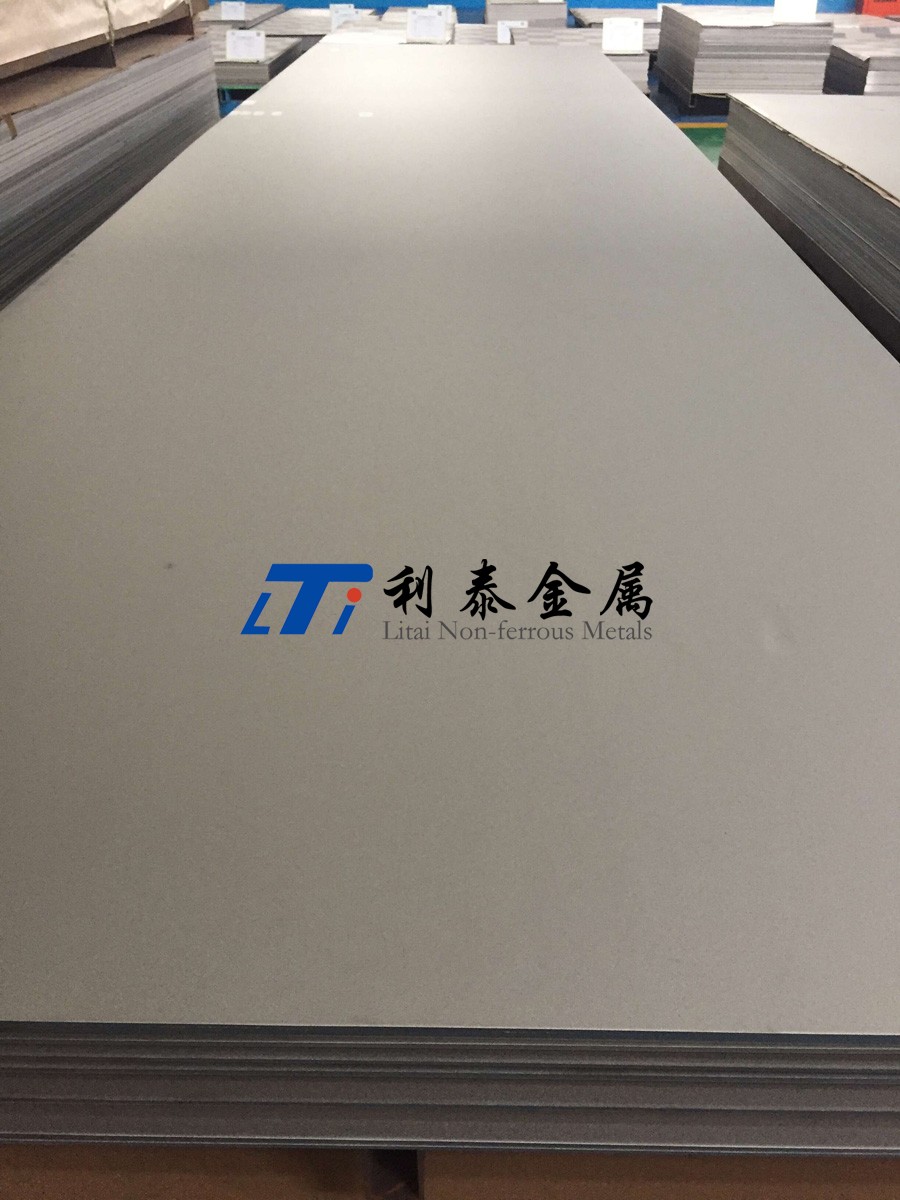

增材制造用TA5鈦板是以Ti-4Al-0.005B成分為基礎的全α型鈦合金板材，具有中等強度、低密度、優異的耐海水腐蝕性和良好焊接性能，但存在低塑性及加工敏感性的特點，其熱處理后強化效果有限?，主要應用于航空航天結構件、船舶耐壓殼體?、海洋工程裝備?及化工耐蝕反應器等復雜承力部件的增材制造?。

一、TA5鈦板的定義與名義成分

1、定義：

TA5是中國自主研發的近α型鈦合金，名義成分為 Ti-4Al-0.005B，通過微量硼（B）元素細化晶粒，優化增材制造（3D打?。┻^程中的熱裂紋敏感性，專為航空航天、醫療等領域的高精度復雜結構設計。

2、執行標準：

中國：GB/T 3621《鈦及鈦合金板材》、GB/T 34560《增材制造用鈦及鈦合金粉末》

國際參考：ASTM F2924（鈦合金粉末增材制造標準）

二、性能與特點

1、核心性能：

打印適應性：低裂紋敏感性（＜1%孔隙率），激光功率范圍寬（200~400 W）。

2、力學性能：

室溫強度：≥750 MPa（打印態），熱處理后≥800 MPa。

高溫性能：500°C下抗拉強度≥450 MPa，抗蠕變能力優于TC4。

生物相容性：無毒、無磁性，滿足醫療植入物要求（ISO 5832-3）。

3、突出特點：

高精度成型：適用于復雜拓撲結構（晶格、蜂窩結構），表面粗糙度Ra≤15μm（未拋光）。

輕量化設計：密度4.5 g/cm3，比不銹鋼輕60%，比鈦合金TC4輕5%。

后處理靈活：支持熱等靜壓（HIP）、化學拋光等工藝優化性能。

三、應用領域

1、航空航天：

發動機輕量化支架：拓撲優化設計，減重30%~50%。

衛星天線反射器：高精度薄壁結構（壁厚＜0.5 mm）。

2、生物醫療：

定制化骨科植入物：多孔結構促進骨組織長入（孔隙率60%~80%）。

手術導板：一次性3D打印，精度±0.1 mm。

3、能源裝備：

燃料電池雙極板：微通道流場一體化打印。

核聚變裝置冷卻管：耐高溫+抗中子輻照損傷。

四、制造工藝

1、粉末制備：

等離子旋轉電極（PREP）或氣霧化（GA）制粉，粒徑范圍15~53μm（D50=35μm）。

氧含量控制：≤0.15%（PREP法更優）。

2、增材制造：

激光粉末床熔融（LPBF）：

參數：激光功率300 W，掃描速度1200 mm/s，層厚30μm。

預熱基板溫度：200°C（減少殘余應力）。

電子束熔融（EBM）：適用于大尺寸部件（真空環境，粉末利用率＞95%）。

3、后處理：

熱等靜壓（HIP）：920°C×2h/100 MPa，消除內部缺陷。

表面處理：電解拋光（Ra≤5μm）或微弧氧化（耐蝕性提升）。

五、與其他TA系鈦合金的對比

關鍵區別：

TA5 vs TA2：TA5強度高50%，更適合功能結構件；TA2成本低，適合非承力場景。

TA5 vs TA15：TA15高溫性能更優（550°C），但打印需預熱，工藝復雜；TA5打印適應性更佳。

TA5 vs TA7：TA7耐溫更高（600°C），但增材制造易開裂，TA5綜合性價比更優。

六、選購方法與注意事項

1、選購要點：

粉末認證：需GB/T 34560或ASTM F2924認證，氧含量≤0.15%。

供應商資質：優先選擇具備NADCAP認證的增材制造服務商（如鉑力特、EOS合作廠商）。

性能驗證：提供打印樣件力學測試報告（含高溫性能）。

2、注意事項：

粉末儲存：惰性氣體密封，濕度＜10%RH，防止氧化結塊。

打印參數：需根據設備型號優化激光功率、掃描策略（如島狀掃描減少應力）。

后處理：HIP后需二次時效（500°C×4h）以恢復強度。

七、未來新應用領域探索

1、太空3D打?。?/p>

月球基地原位制造：利用月壤鈦資源打印結構件（需開發低氧工藝）。

2、智能穿戴設備：

定制化外骨骼：多孔結構輕量化+生物相容性。

3、微反應器：

化工微通道反應器：一體化打印耐腐蝕流道（替代哈氏合金）。

4、4D打?。?/p>

形狀記憶鈦合金：結合TA5與智能材料，實現溫度響應形變。

總結

TA5鈦合金是增材制造領域的“高精度多面手”，以低裂紋敏感性、輕量化與生物相容性為核心優勢，在航空航天復雜結構、醫療植入物中表現突出。相較于TA15、TA7等合金，TA5的打印工藝更穩定，成本可控；但與TC4相比，其強度略低，需根據應用場景權衡。未來在太空制造、4D打印等前沿領域潛力巨大，但需突破大尺寸打印均勻性、粉末回收利用等技術瓶頸。選材時需緊扣設計需求，嚴控粉末質量與工藝參數，最大化增材制造的技術紅利。
